隨著科技水平的不斷發展，上柴發電機組無功補償裝置也在不斷的發展。最初的無功補償裝置包括固定電容器、同步調相機等。其中，利用固定電容器去進行無功補償是因為電容器在工作的時候是不需要消耗有功功率，其電壓在相位上滯后于流過它的電流，所以它可以連續地把無功功率傳送到電網中；由于同步調相機是一種不帶有功負荷的同步發電機，當其處于過勵磁狀態的時候，它只能輸出無功功率。這兩種設備適用在工業環境相對簡單、要求低的環境。

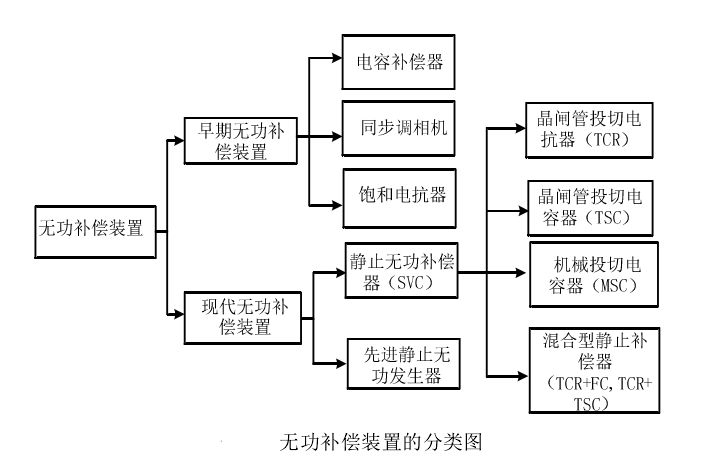

    現代無功補償裝置有靜止無功補償器、靜止無功發生器和統一潮流控制器。其中SVC 是利用晶閘管來控制電容器或者電抗器的投切。與以往響應速度慢、壽命短、動作時會產生沖擊電流和操作電壓的機械開關相比，用晶閘管作為固態開關投切電容器或電抗器，可以實現快速投切，準確跟隨電網
無功功率的變化，起到實時動態調節的作用，穩定了電網電壓。

    晶閘管控制電抗器（TCR）是由電感和兩個反并聯的晶閘管串聯組成的，利用控制角的變化，來改變通過電感的電流大小，進而控制補償無功功率的容量，它的優點是響應速度快，控制靈活性好，可以分相調節等優點，但同時也由一些不可避免的缺點，比如自身會產生諧波，運行維護相對發雜等。

    晶閘管投切電容器（TSC）是由電容器串聯兩個反并聯的晶閘管組成，通過檢測兩個反并聯晶閘管兩端的電壓，在過零時刻控制晶閘管的導通，將電容器投入，實現無功功率的補償。其優點是可以對投切時刻精確控制，可以無沖擊的快
速將電容器接入電網，缺點是不能連續的補償無功功率。
