康明斯發電機報警保護部分主要是超速板、高水溫、低油壓傳感器等。

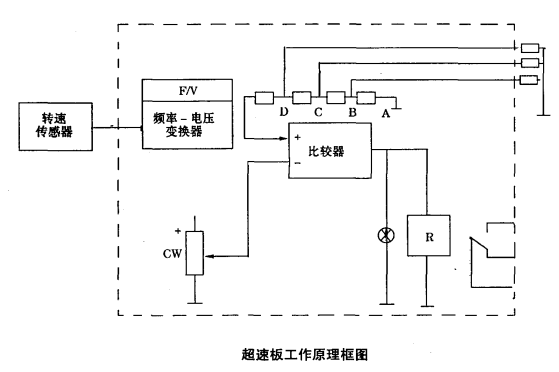

    超速板工作原理框圖如圖所示。當轉速傳感器接收到柴油機轉速信號，經頻率電壓——變換器(F/V)轉換成相應電流，經ABCD電阻產生電壓，并與設定電位器(CW)比較在相應轉速上，繼電器動作，發出燈指示繼電器觸點供外電路使用。

    超速電位器CW裝在超速板下方，如機組經常出現超速報警而動作，而實際上并非故障，正向調整少許，即可解決。超速設定一般在1725r/min(50Hz機組)。

    超速板一旦產生故障，測量大底板A7一A12將無電壓(正常運行時其電壓為24V)，此時，可將超速控制繼電器接點跨接，即將大底板A5與A7連接，此時，電控超速保護不起作用，但機組能正常工作，以便修復超速板。

    低油壓傳感器為常閉觸點，而高水溫為常開觸點，故通過測量即可判斷其故障。
