1、慨述

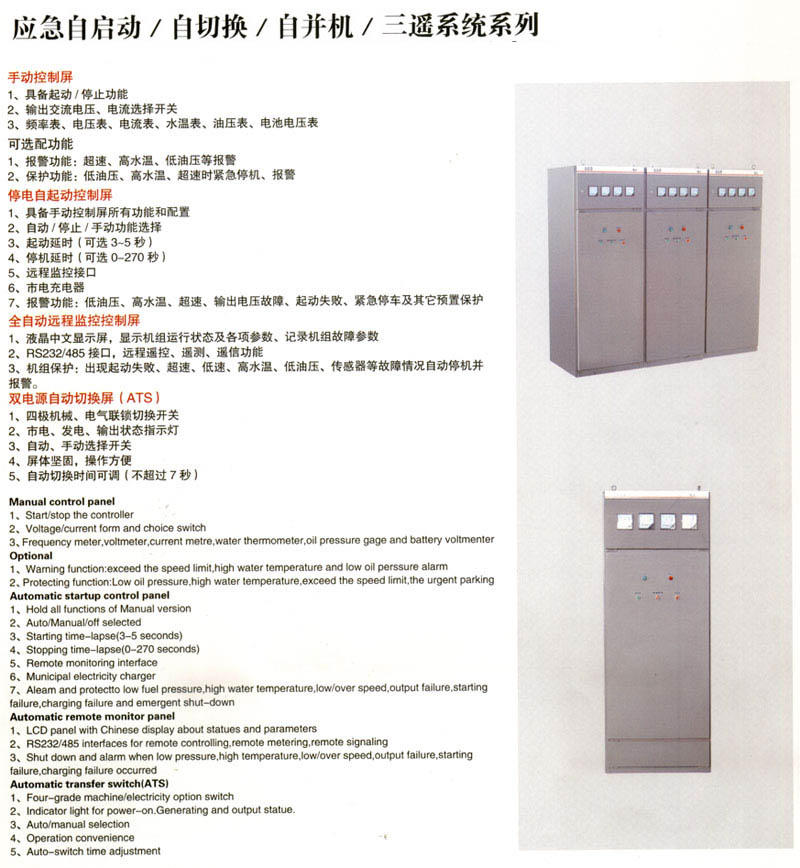

系統主要由ATS雙電源自動轉換開關、PC級的ATS智能控制器、空氣保護開關、柴油發電機組啟動蓄電池全自動浮充充電器、噴塑柜體及相關附件組成。
市電與發電機組通過ATS自動切換柜中的ATS智能控制器控制ATS自動轉換開關實現兩路電源供電的自動/手動轉換；其中自動狀態下無須操作人員即可實現兩路電源的切換，ATS控制器可擴展RS485/235通訊監控模塊和PC監控軟件可擴展實現對ATS的電腦遠程監控。（RS485/235轉換接頭為可選配置不含在標準配置中）；緊急情況下還可通過操作開關的手動旋轉手柄實現電力的穩定供給。
      在市電與發電切換輸出端設計有空氣保護開關實現對電源系統的保護。
這樣市電就可以和柴油發電機組組成一套完整的主備用電源應急系統，保證對系統負載的穩定電力供給。

     市 電      發電機組


  自動切換出口
保護開關柜

負載

         （系統示意圖）
考慮到系統的穩定性及可靠性、該系統中雙電源自動轉換開關采用意大利伯斯曼雙電源自動轉換開關，ATS開關控制器采用Smartgen雙電源控制器、各電源進線有燈指示，合閘狀態有燈指示， ATS控制器能采集并顯示（LCD夜間液晶顯示屏(可選)）兩路三相電壓、三相電流、頻率、功率等參數.
1.1 意大利伯斯曼是雙電源自動轉換開關的專業生產商之一，專門生產適用于郵電通信部門、機場、大廈、醫院、高速公路、軍隊等等的自動/手動轉換開關。
該系列自動轉換開關具有以下特點：
 3個穩定位置（I、0、II）、能夠
帶負荷自動相互自動切換（AC-22  和 AC-23）
●       明顯斷開隔離帶中間0位
●       緊急時可手動操作、此功能確保ATS系統，在系統二次線路失效的情況下，也能同過此操作使電力正常供應。
●       控制部分由插接式連接端子連接
●       具有手動/自動鑰匙選擇開關
●       機械電氣同時連鎖、可靠
●
1.2.ATS智能控制器
1.2.1 Smartgen HAT220智能ATS雙電源控制器(標準配置)
★ 輕觸式按鈕操作。
★ 檢測兩路三相電壓，一路或二路電壓均具有缺相、電壓過高、電壓過低檢測，適合于多種ATS開關。
★ 通過面板按鍵可進行“主電源優先”、“自動/手動”、“無優先”、“備用電源優先”或無優先方式設置。
★ 當外加直流電源9～35V時，具有一路異常起動發電機組功能
★ 兩路N線分離設計。
★ 模塊化結構設計，阻燃ABS塑料外殼，插拔式接線端子。

1.2.2 Smartgen HAT430智能ATS雙電源控制器(可選配置)
ATS智能控制器是一種功能強大的智能型ATS控制 器，它集測量、控制、保護、通訊等眾多功能為一體。微機控制，全數字化技術
★適用于兩路市電、兩路發電或一路市電一路發電自動切換；
★以微處理器為核心，LCD帶背光中文顯示，輕觸按鈕操作；
★采集并顯示兩路三相電壓、三相電流、頻率、功率等參數；
★現場可設定為帶載／不帶載模式進行發電機組的試機操作；
★供電方式可設定為一路優先、二路優先或無優先；
★設有開關重合閘功能，以防止具有欠壓脫扣的開關瞬時斷電；
★合閘／分閘輸出均為脈沖輸出。
★設有開關切換(即中間位停留時間)，延時時間可設定；
★同時具有工業標準RS-232C和RS-485通訊接口，應用ModBus通訊協議，實現雙電源切換的“遙控、遙測、遙信”功能。
    ★允許用戶在現場或監控中心對其參數進行設定，同時記憶在內部FLASH存儲器內，在系統掉電時也不會丟失；
★具有實時日歷和時鐘；
★可循存40組歷史記錄，并可對記錄進行查詢。
★帶有油機起動功能；
★輸入量可接兩路轉換開關的輔助觸點，輸出量為繼電器輸出的無源觸點（10A 250VAC）。

ATS控制器軟件監視控制界面圖：（見下頁）

1.      3 柴油發電機組啟動蓄電池全自動浮充充電系統（可選、此項設備不含在標準配置中）
智能式充電器是為柴油發動機起動/運行蓄電池（特別適合于對全密封固體寬溫蓄電池）專門設計的充電裝置，該智能式充電器為開關式結構。該智能充電器具有恒壓、恒流、涓流、抗短路的全自動性能(有12V和24V可選)。
智能式充電器圖

  1.4 油箱油量聲光報警系統（可選、此項設備不含在標準配置中）
          將采集到的柴油發電機組油箱油量信號、通過該雙電源切換系統輸出聲
光報警信號。聲光報警器安裝于監控室、或機房外墻，同時在ATS切換柜面板上設置復位/消音按紐。（有DC12V與DC24V可選。）
1.5空氣保護開關（可選、此項設備不含在標準配置中）
配置于ATS柜中的LG空氣保護開關、具有長過載保護，短路瞬時保護，及其它擴展保護功能能對柴油發電機組和用戶設備進行保護。

    1.6結構與端子連接
系統的所有連線都通過的端子連接，令設備的連線、移動、維修、更換非常容易和方便，系統內部在出廠前已經搭接了進出線銅排，方便設備安裝移動?？刂破骷捌渌慰刂凭€路都通過工廠集成端子排連接。與外部的控制連接線也全部集成在柜內的端子排上、柜內二次線路通過行線槽走線、方便將來功能擴展并預留空間。
