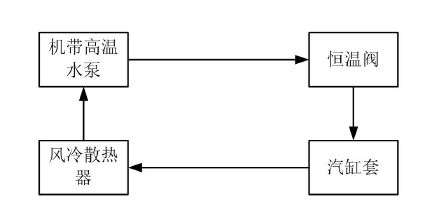

當上柴發電機組內水溫高于 83℃溫度時，恒溫閥全開，冷卻水帶走從機組內部吸收的熱量經恒溫閥流入風冷散熱器中，通過風冷散熱器帶走冷卻水的熱量，重新進入機組進行換熱循環。圖為柴油發電機組高溫冷卻水系統大循環原理圖。

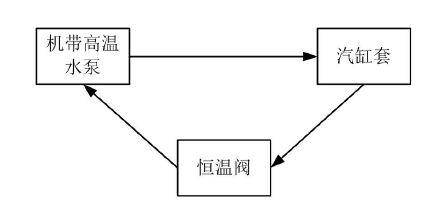

    當高溫冷卻水溫度低于75℃時，恒溫閥處于全關狀態，高溫冷卻水帶走從機組內部吸收機組的熱量經恒溫閥旁通管，流入機組中再次吸熱循環。由于高溫冷卻水直接從高溫循環水泵作用下通過恒溫閥旁通管，而不經過風冷散熱器，避免了不必要的冷卻，機組溫度迅速上升。圖為柴油發電機組高溫冷卻水系統小循環原理圖。
    當柴油發電機組內高溫冷卻水處于上述兩種溫度之間時，恒溫閥部分開啟，高溫冷卻水的大小循環同時存在，此時高溫冷卻水的循環稱為混合循環。

    在機組運行過程中若恒溫閥未及時開啟會導致機組熱量無法排出機組，造成機組超溫停機故障。
